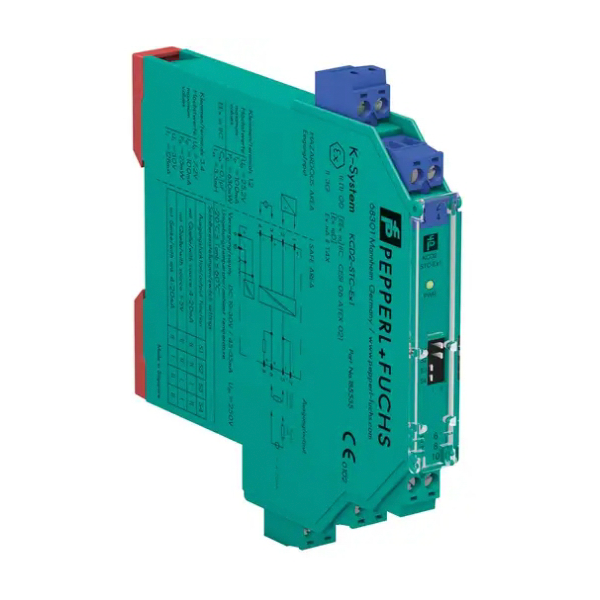

P+F倍加福安全柵KFD2-STC5-1.2O結構特點和技術突破
結構特點：模塊化與高隔離設計的融合
三端隔離架構
KFD2-STC5-1.2O采用輸入、輸出、電源三端隔離設計，隔離強度達500V AC（1分鐘耐壓），消除系統接地需求。其核心優勢在于：
簡化施工：本安自控系統無需單獨接地，減少接地電阻測試等環節，施工周期縮短30%以上。
抗干擾提升：通過電氣隔離阻斷共模干擾，在電磁環境復雜的煉油廠中，信號失真率降低至0.1%以下。
模塊化導軌安裝
支持DIN導軌、螺釘固定兩種安裝方式，適配不同配電柜結構。
插拔式設計允許帶電熱插拔，模塊更換時間從傳統齊納式的2小時縮短至10分鐘，顯著減少停車損失。
緊湊型防護結構
外殼采用阻燃防弧塑料，內部電路以環氧樹脂封裝，適應-20℃至+60℃寬溫環境。
防護等級IP20（可選IP65套件），在粉塵濃度≤1000mg/m3的煤礦場景中穩定運行超5年。
技術突破：本安能量限制與信號處理的革新
動態能量限制技術
通過齊納二極管+限流電阻+熔斷絲三級限能機制，將危險區能量嚴格限制在：
電壓≤30V DC（典型值24V DC）
電流<20mA（短路電流≤25mA）
符合IEC 60079-11標準，適用于0區、1區、2區爆炸性環境，防爆等級達EEx ia IIC。
智能信號處理引擎
多協議兼容：支持HART、4-20mA、0-10V等標準信號，并可解析熱電偶（B/E/J/K/T型）、熱電阻（Pt100/Ni100）等非標準信號。
線性化校正：內置16位ADC和微處理器，對非線性信號（如RTD）進行實時校正，測量精度達±0.1%FS。
雙路輸出隔離：1路輸入可分配為2路獨立隔離輸出（0-20mA或0-5V），負載能力達600Ω，滿足DCS與SIS系統冗余需求。
回路供電與故障診斷
無源變送器供電：通過9+/10-端子為現場兩線制變送器提供24V DC電源，簡化布線成本。
智能故障檢測：
開路電壓17V/短路電流25mA，通過LED指示燈和繼電器輸出故障信號。
支持Pt100引線電阻檢測（≤10%電阻值），斷線時輸出<10Ω或>400Ω電阻信號。
安全柵型號列舉
KCD2-STC-Ex1
KCD2-SCD-EX1
KCD2-STC-1
KCD2-SCD-1
KFD2-STC5-EX1
KFD2-STC5-EX1.2O
KCD2-STC-EX1.20
KCD2-STC-1.2O
KFD2-STC5-1.2O
KCD2-UT2-EX1
KFD2-UT2-EX2
應用領域
石油化工領域
在長輸管道站場中，KFD2-STC5-1.2O實現SCADA系統與現場壓力變送器的安全隔離，故障率低至0.2%/年，較齊納式安全柵提升5倍可靠性。
天然氣處理場景
用于壓縮站溫度監測，在-40℃低溫環境下穩定運行，HART通信功能支持遠程調校，年停機時間減少15小時。
制藥行業潔凈室
隔離潔凈室溫濕度傳感器與BMS/QMS系統信號，滿足GMP認證要求，避免因信號干擾導致的批次報廢。
